Yapısal kablolama, modern binaların dijital omurgasını oluşturan, tüm ses, veri, görüntü ve kontrol sinyallerini standart bir altyapı üzerinden taşıyan sistemdir. Doğru planlanmış ve uygulanmış bir yapısal kablolama, hız, güvenilirlik ve geleceğe yatırım anlamına gelir.
1. Yapısal Kablolamanın Tanımı ve Amacı
Yapısal kablolama, telefon santrali, bilgisayar ağı, CCTV, erişim kontrol, yangın alarmı ve bina otomasyon sistemleri gibi tüm düşük voltajlı iletişim sistemlerini tek tip kablo standardı ile taşımayı hedefler.
Bu sayede:
-
Kablo karmaşası önlenir,
-
Bakım ve genişletme kolaylaşır,
-
Yatırımın ömrü uzar.
2. Uluslararası Standartlar
Yapısal kablolama uygulamalarında uyulması gereken temel standartlar:
-
ANSI/TIA-568 → Veri iletim standartları (Cat5e, Cat6, Cat6A, Cat7 vb.)
-
ISO/IEC 11801 → Uluslararası kablolama standartları
-
TIA/EIA-569 → Bina içi kablo güzergâhları ve kanalları
-
TIA/EIA-606 → Etiketleme ve dokümantasyon kuralları
-
TIA/EIA-607 → Topraklama ve elektriksel koruma
📌 Standartlara uymak, hem teknik performans hem de uzun ömürlü yatırım açısından zorunludur.
3. Kablo Türleri ve Özellikleri
a) Bakır Kablolar
| Kategori | Bant Genişliği | Hız Desteği | Mesafe |
|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbps | 100 m |
| Cat6 | 250 MHz | 1–10 Gbps | 55–100 m |
| Cat6A | 500 MHz | 10 Gbps | 100 m |
| Cat7 | 600 MHz | 10 Gbps+ | 100 m |

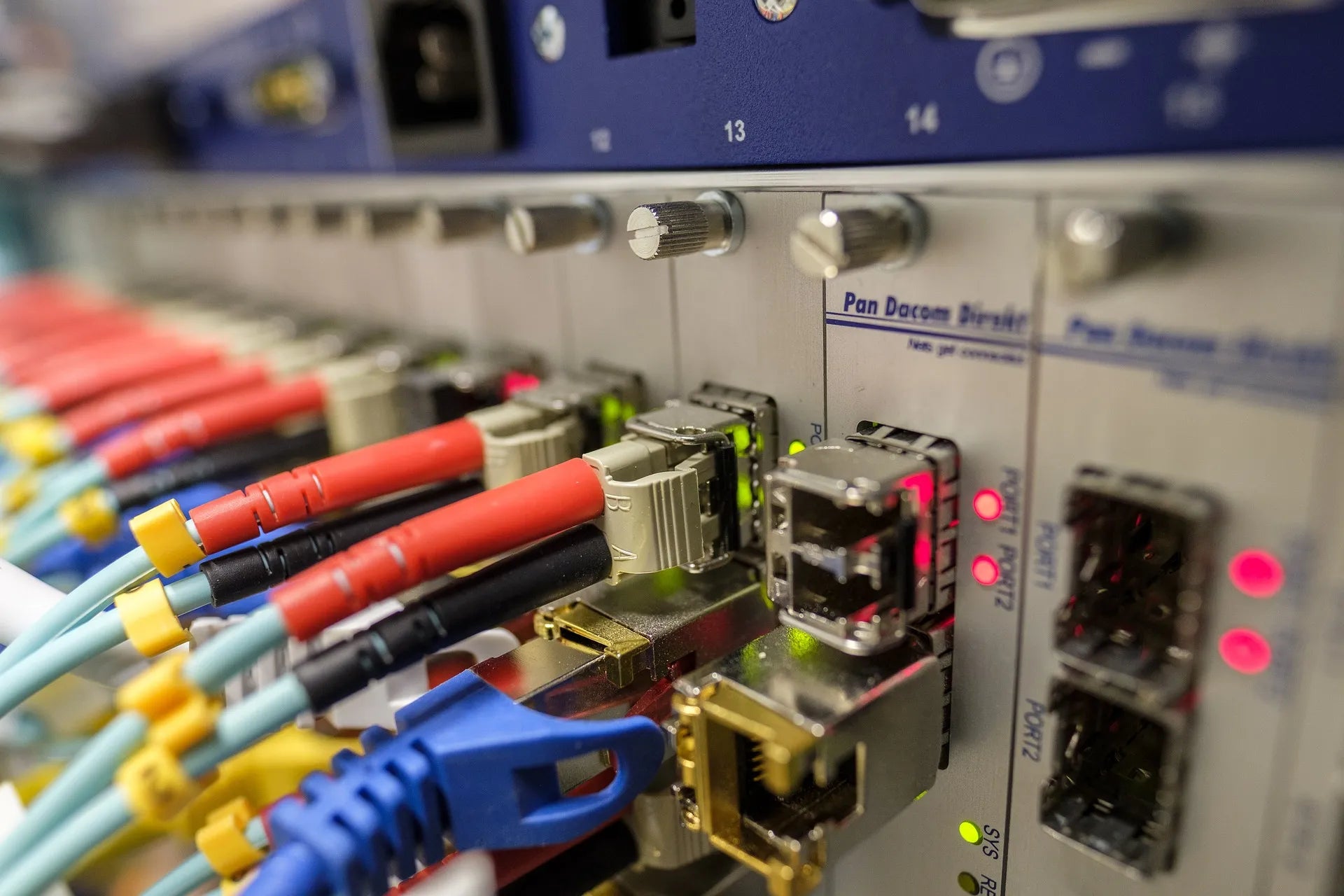

b) Fiber Optik Kablolar
-
Singlemode (SM): Uzun mesafe, yüksek bant genişliği (kilometrelerce).
-
Multimode (MM): Kısa-orta mesafe, yüksek hız (400 metreye kadar).
Avantajları:
-
Elektromanyetik etkilenmeye karşı dayanıklı
-
Daha yüksek veri hızları
-
Uzun mesafe desteği
4. Yapısal Kablolama Bileşenleri
-
Patch Panel – Tüm kabloların sonlandığı merkezi panel.
-
Raf & Rack Kabinetleri – Ağ cihazlarını ve patch panelleri barındırır.
-
Patch Kablolar – Esnek bağlantı kabloları.
-
Data Prizleri – Kullanıcı uç noktaları.
-
Konnektörler – RJ45, LC, SC vb. sonlandırma elemanları.
5. Planlama ve Tasarım Süreci
-
İhtiyaç Analizi – Kullanıcı sayısı, cihaz türleri, veri trafiği beklentisi.
-
Güzergâh Planı – Kablo kanalları, tavan veya zemin geçişleri.
-
Kategori Seçimi – Cat6 mı, Cat6A mı, yoksa fiber altyapı mı?
-
Topoloji Belirleme – Genelde star (yıldız) topoloji kullanılır.
-
Yedek Hat ve Büyüme Payı – En az %20 yedek kapasite planlanmalı.
6. Kurulum Aşamasında Dikkat Edilmesi Gerekenler
-
Bükülme Yarıçapı – Bakır ve fiber kablolarda aşırı bükülme performansı düşürür.
-
Ayrı Güzergâh – Elektrik hatlarından uzak tutulmalı (minimum 30 cm).
-
Etiketleme – Tüm kablolar, patch panel portları ve prizler standartlara göre etiketlenmeli.
-
Topraklama – Raf, kabinet ve metal kanallar topraklanmalı.
-
Kanal Kapasitesi – %60’tan fazla doluluk performansı düşürür.
7. Test ve Sertifikasyon
Kurulum sonrası mutlaka Fluke Networks gibi test cihazları ile:
-
Kablo bütünlüğü
-
SNR (Signal to Noise Ratio)
-
Gecikme ve kayıp değerleri
test edilmeli, sertifikalı rapor hazırlanmalı.
8. Bakım ve Yönetim
-
Periyodik görsel kontroller
-
Kablo kırılma ve bağlantı sorunlarının giderilmesi
-
Etiketleme güncellemeleri
-
Yedek kablo kanallarının doluluk takibi
9. Sık Yapılan Hatalar
-
Kablo kanallarının elektrik kabloları ile yan yana geçirilmesi
-
Fazla bükme ve çekme nedeniyle iletken zararları
-
Etiketleme yapılmaması
-
Yedek kapasite planlanmaması
-
Standart dışı malzeme kullanımı
10. Gelecekte Yapısal Kablolama
-
PoE++ ile 90W güç desteği
-
40Gbps Ethernet desteği (Cat8 ve fiber altyapılar)
-
IoT cihazlarının doğrudan yapısal kablo ile entegrasyonu
-
Akıllı binalarda kablolamanın sensör ve otomasyon sistemleri ile birleşmesi
Sonuç
Yapısal kablolama, binaların dijital omurgasıdır. Doğru tasarım + doğru malzeme + doğru uygulama, sadece bugünkü değil, gelecekteki ağ ihtiyaçlarını da karşılar.
Standartlara uygun, sertifikalı ve profesyonelce yapılmış bir kablolama; performans, güvenlik ve yatırımın uzun ömürlü olması açısından kritik öneme sahiptir.
